高層建筑物通常會用哪些手段抗風抗震？

談到高層建筑，可能在很多人的印象中，所謂高層建筑指得就是那些動輒200米、300米甚至800米以上的摩天大樓。事實上，按照國家標準《GB50352 民用建筑設計通則》，高層建筑的正式定義是“10層及10層以上的住宅建筑和建筑高度大于24m的其他民用建筑（不含單層公共建筑）”。按照這個標準，城市地區有大批大批的建筑物都屬于高層建筑。

達不到高層建筑標準的，我們稱之為多層建筑。這兩者有什么區別呢？為什么要這么劃分呢？原因是多方面的，比如消防、占地等等因素。具體到結構專業，簡而言之，高層建筑需要更多的考慮抗水平力問題。對于相對低矮的多層建筑，一般而言，豎向重力荷載起到了主導作用。對于高層建筑，如何抵抗水平荷載則變成了重中之重。

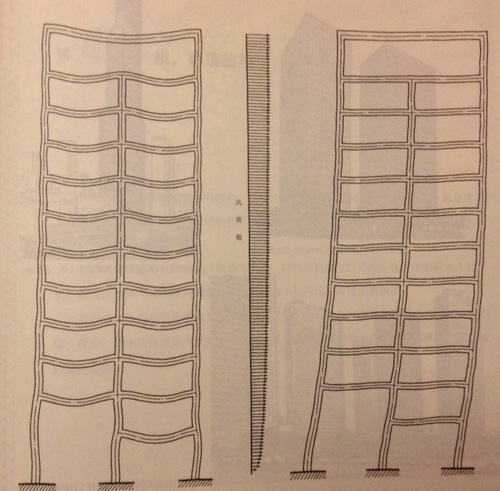

上圖中,左側示意圖是高層框架抵抗豎向荷載時的變形，右側示意圖則是高層框架抵抗水平荷載時的變形。

風和地震就是高層建筑最主要的兩種水平荷載。這兩者有共性，也有區別。確切的說，應該叫做“抗風抗震”，而不是“防風防震”。我們可以“防止”火災的發生，但我們無法“防止”風和地震的發生。哪怕沒有人類，地球上也一樣有風有地震，防是防不了的，我們所能做的只是被動的“抗”。

高層建筑如何抗風抗震？在設計過程的每一個步驟中，抗風抗震的要求是如何被考慮的，又是如何被付諸實施的？

方案設計階段

方案設計是高層建筑設計的第一步，也是反復最多、最耗時間的一步。在國內，結構工程師這一階段能做的工作不多，主要就是為建筑師提供咨詢。很多時候，方案設計甚至都不會讓結構工程師參與。但事實上，對于抗風抗震來說，方案這一步是非常重要的。

建筑物的體型對于抗震能力的影響非常之大，所以結構工程師的工作之一就是說服建筑師采用較為規整的造型。大自然是非常殘酷的，你敢奇形怪狀？地震來了第一個倒下！CCTV新樓那樣的，肯定要盡量避免；頭重腳輕的，也要避免；凹字形的平面、凸字形的平面，盡量都改成口字形的；8字形的平面也不好，盡量改成0字形的；h形的立面也不好，盡量用l形的立面，上下一樣粗，不要有突變；建筑樓板最好不要開大洞，比如商場那種大天井，從一樓抬頭看能看到頂樓……

對于抗風問題，主要是要控制建筑物體型的光滑程度。平面用圓形最好，橢圓也可以。大家常常見到很多高層建筑，平面明明是正方形或者長方形，但是角部被切掉了一小部分，整個平面形狀沒有直角或者銳角，也是出于這個考慮。建筑外表面也要盡量的光滑，各種裝飾性的突起要盡量避免。

方案階段的這些東西就決定了建筑物抗震抗風能力的上限。但大家可能也發現了，按照抗震抗風的要求，最好的方案就是最沒有特色的圓柱體或者正多棱柱。事實上，仔細觀察一下全球400米以上的超高層建筑，絕大多數也都是這個造型。但對于大多數的普通高層建筑來說，建筑設計追求的是參差多態、百花齊放，無法接受這種呆板的造型。結構工程師和建筑師的矛盾幾乎無法調和。

建筑物的先天抗震抗風能力的優劣，往往取決于結構工程師和建筑師誰在矛盾中占優。比如日本，基本會是結構工程師占優，所以日本的高層建筑，形狀非常的規整，柱網、平立面非常簡單。再比如國內，幾乎全部是建筑師占優，所以國內的高層建筑，各式各樣，眼花繚亂，開發商可以吹噓各種藝術風格，但卻沒有人去關心抗風抗震的問題。

初步設計階段

一旦方案定下來了，設計就進入初步設計階段。也就是說，要用努力去接近天分那個上限了。

首先，按照高層建筑所在地區的情況，確定地震設防烈度、基本風壓等設計參數。根據這些，在有限元計算軟件里確定合適的計算參數。

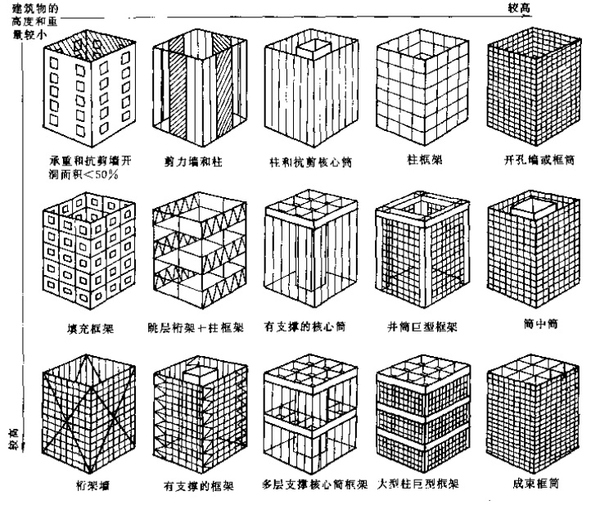

其次，確定高層建筑的結構材料和形式。可用的材料有很多種，鋼（S）、鋼筋混凝土（RC）、型鋼混凝土（SRC）。形式也有好多種，框架、剪力墻、支撐、框筒、筒體、巨型框架……材料和形式排列組合，結果有好多好多種，比如SRC筒體+RC框架，RC筒體+S框筒，RC剪力墻+S框架，SRC框架+S支撐……比如上圖就是林同炎的《結構概念與體系》一書的插圖，列舉了15種結構形式，這還不包括不同材料的組合。這些結構形式選擇并沒有絕對的優劣之分，只是因地制宜、因項目而異，與投資多少、場地條件、工期要求等等直接相關。就像同樣的程序，可以用多種程序語言達到差不多類似的效果，但效果、時間、成本都需要權衡利弊。

然后，就可以建模計算了。在有限元的數字化虛擬世界里，把你構想的這個高層建筑構建出來，讓它接受虛擬的數字地震和數字臺風的洗禮。計算完成后，分析計算結果，看看是否滿足抗震抗風的要求。比如說，地震作用下，RC剪力墻每層的側向位移不能超過層高的1000分之一（否則這一層容易在地震中折斷），每一層水平位移最大的那一點的位移不能超過每層平均位移的1.5倍（否則房子這一層會在地震中“扭腰”），柱墻軸壓比不能過大（否則會在地震中壓碎），梁柱不能超筋（否則會被地震掰斷），鋼支撐的應力不能過大（否則會在地震中被壓彎）……如果不滿足這些條件，就要調整設計，比如剪力墻挪個地方，框架梁變粗一點，SRC柱里的型鋼換大一號的，筒體的混凝土墻再厚一點……然后，重新計算，結果不滿足，繼續修改，繼續計算，直到結果滿足所有條件為止。但同時，為了經濟性考慮，結果又不能遠遠超過標準。事實上，因?yàn)榈卣鹆Φ拇笮≈苯优c結構質量相關，柱子太大、墻太厚了也不行。最理想的情況是一個剛剛好的契合點，正好符合所有的要求。這就意味著結構工程師要不停的嘗試，不停的試錯，不夠不行，超了也不行。因此，整個建模計算過程極其的繁瑣、極其的耗費時間精力，是結構工程師日常兩大苦逼工作之一。

有同學問了，如果死活就是算不過怎么辦呢？各種修改方案都試過了，就是滿足不了抗震抗風的要求。這時候，就可以考慮用開頭列舉的那些“狼牙棒”手段了。分析一下目前的設計、計算結果，結合業主的資金狀況、工期要求，考慮一下用哪一種輔助抗側力措施最合理。舉個例子，比如說覺得TMD阻尼器最合適，那就要趕緊去聯系一個專門做TMD的技術團隊，類似拍電影的時候制片組要找一家專門的3D技術團隊。與這個技術團隊合作，把他們的虛擬TMD阻尼器添加到你的虛擬結構模型里，調整結構的整體阻尼，然后再計算，然后不斷調整結構設計和TMD的參數，直到結果滿足各項要求為止。

施工圖設計階段

結構模型計算完成，所有的抗震抗風問題都塵埃落定了。剩下的就是畫施工圖了，這就是結構工程師日常兩大苦逼工作之二。

按照初步設計階段的計算結果，鋼結構的施工圖具體到每個螺栓，每條焊縫；混凝土的施工圖具體到每一根鋼筋。施工圖的繪制并不是個機械重復的過程，而是需要考慮抗震抗風等方方面面的構造要求，非常復雜和繁瑣。這也是為什么現階段仍然是工程師人工繪圖，而不是計算機程序來自動完成繪圖。

比如說，混凝土梁端部的鋼筋不能不夠，也不能超過太多。因?yàn)榈卣饋砹耍绻欢ㄒ袞|西破壞的話，我們希望是梁斷了，而不是柱子斷了。梁斷了只影響這一層的局部區域，柱子斷了，就是從上到下的垮塌。所以，梁端的鋼筋不能無限制的配太多，否則，其實際承載力過大，地震的時候梁端不會壞，與它相連的柱端會破壞。

同時，梁里的鋼筋直徑種類不能太多，要不然施工的兄弟會崩潰的，在工地很容易弄錯弄混。但如果都用一種直徑的鋼筋，又不容易做到配的剛剛好。怎么取舍，這也是個很頭疼的問題……

施工圖繪制完成，交給審圖單位審核，然后會接到審圖單位的修改意見。按他們的要求改好，再交回去，直到審圖單位的工滿意為止。至此，結構工程師的主要工作就完成了。

綜合來看，一個高層建筑的抗震抗風設計，包括了方案階段的體型優化、初步設計階段的建模計算、施工圖階段的具體落實。過程非常冗長，也非常復雜。但總的來說，經過正式勘察、設計、審圖過程的結構設計，一般而言，在抗震抗風方面不會有太大問題。
